Onko polyamidi 6 kiteistä vai amorfista? PA6-rakenne selitetty

Polyamidi 6 on puolikiteinen - ei täysin kiteinen, ei täysin amorfinen

Polyamidi 6 (PA6), joka tunnetaan yleisesti nimellä Nylon 6 tai polykaprolaktaami, on a puolikiteinen termoplastinen polymeeri . Tämä tarkoittaa, että se sisältää samanaikaisesti sekä kiteisiä domeeneja – alueita, joissa molekyyliketjut on järjestetty järjestykseen, toistuviin kuvioihin – että amorfisia domeeneja, joissa ketjupakkaus pysyy epäjärjestyksessä. Se ei ole täysin kiteinen kuin yksinkertainen suolakide eikä täysin amorfinen kuin tavallinen lasi.

Tämä kaksivaiheinen mikrorakenne on perussyy Polyamidi 6 toimii niin kuin tekee. Kiteinen fraktio antaa sille lujuutta ja jäykkyyttä, kun taas amorfinen fraktio lisää joustavuutta, iskunkestävyyttä ja kykyä imeä pieniä molekyylejä, kuten vettä. Näiden kahden vaiheen välisen tasapainon ymmärtäminen on välttämätöntä kaikille, jotka suunnittelevat osia, valitsevat materiaaleja tai käsittelevät PA6:ta teollisessa tai insinöörityössä.

Yleinen väärinkäsitys on, että PA6 on joko "kiteinen" tai "amorfinen" riippuen siitä, miten sitä käsitellään. Todellisuudessa kunkin faasin osuus muuttuu prosessointiolosuhteiden, lämpöhistorian ja kosteuspitoisuuden mukaan – mutta molemmat faasit ovat aina jossain määrin läsnä kiinteässä polyamidissa 6. Jäähdytetyn PA6:n kiteisyysindeksi voi olla jopa muutama prosentti, kun taas hitaasti jäähdytetyn tai hehkutetun materiaalin kiteisyysindeksi voi olla noin 35 %. Kumpikaan äärimmäinen ei tuota materiaalia, joka on puhtaasti toinen tai toinen.

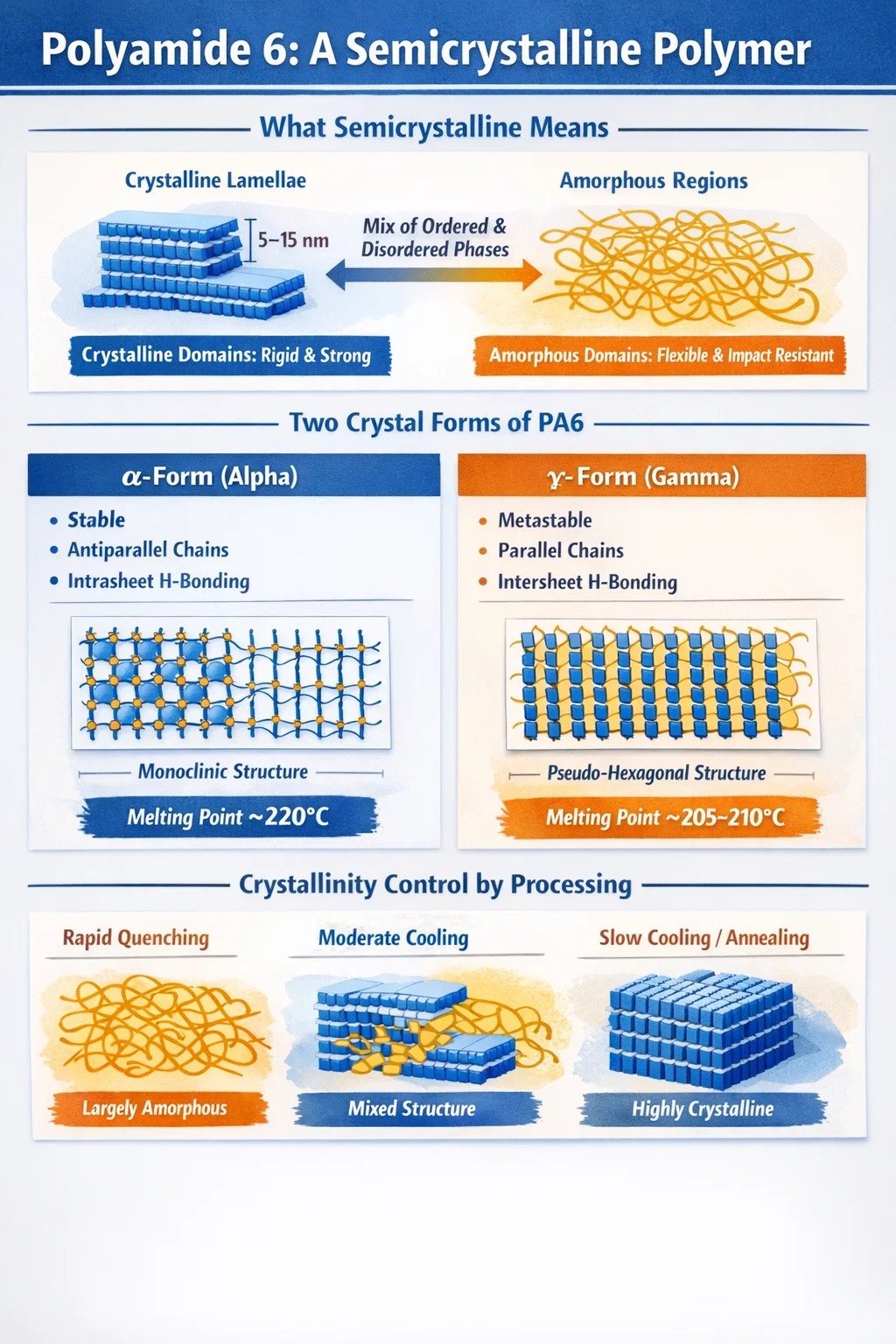

Mitä puolikiteinen todellisuudessa tarkoittaa PA6:n kontekstissa

Kun polymeeritutkijat kuvaavat materiaalia puolikiteiseksi, he viittaavat tiettyyn mikrorakenteeseen nanometrin mittakaavassa. Kiinteässä tilassa Polyamidi 6 järjestäytyy pinoiksi kiteisiä lamelleja - ohuita, levymäisiä, noin 5 - 15 nm paksuja alueita - joita erottavat amorfiset välikerrosalueet. Nämä lamellipinot muodostavat suurempia pallomaisia ​​päällysrakenteita, joita kutsutaan sferuliitiksi, joita voidaan havaita polarisoidussa valomikroskoopissa ja jotka ovat tyypillisiä sulakiteytetyille puolikiteisille polymeereille.

PA6:n kiteytymisen liikkeellepaneva voima on molekyylien välisten vetysidosten muodostuminen amidiryhmien (-CO-NH-) välille vierekkäisten polymeeriketjujen varrella. Nämä sidokset, jotka ovat vahvempia kuin van der Waalsin vuorovaikutus, mutta heikommat kuin kovalenttiset sidokset, lukitsevat ketjut rinnakkaisiin järjestelyihin ja luovat energeettisen edun, joka tekee kiteytymisestä termodynaamisesti suotuisaa. Pitkät, kietoutuvat ketjut eivät kuitenkaan pysty järjestäytymään täysin uudelleen jähmettymisen aikana. Merkittävä osa jää aina loukkuun epäjärjestyneissä kokoonpanoissa muodostaen amorfisen faasin.

Kahden vaiheen välinen tiheysero heijastaa niiden rakenteellista eroa: PA6:n kiteisen faasin tiheys on noin 1,24 g/cm³, kun taas amorfisen faasin tiheys on noin 1,08 g/cm³ – noin 15 prosentin ero. PA6-näytteen bulkkitiheyden mittaaminen on siksi yksi epäsuora menetelmä sen kiteisyysasteen arvioimiseen, vaikka tarkemmat tekniikat, kuten differentiaalinen pyyhkäisykalorimetria (DSC) ja laajakulmaröntgensironta (WAXS), ovat vakiona laboratoriokäytännössä.

Kriittisesti PA6:n amorfiset alueet eivät ole kaikki identtisiä. Tutkijat erottavat toisistaan ​​liikkuvan amorfisen fraktion (MAF) – ketjut, jotka voivat käydä läpi yhteistoiminnallista segmenttiliikettä lasittumislämpötilan yläpuolella – ja jäykän amorfisen fraktion (RAF) välillä. RAF koostuu ketjusegmenteistä, joita rajoittaa geometrisesti niiden läheisyys kiteisiin lamellipintoihin, mikä antaa niille rajoitetun liikkuvuuden jopa bulkkilasittumislämpötilan yläpuolella. Huomattavan RAF:n läsnäolo PA6:ssa tarkoittaa, että yksinkertaiset kaksivaiheiset mallit aliarvioivat merkittävästi materiaalin rakenteellista monimutkaisuutta.

Polyamidi 6:n kaksi pääkidemuotoa: alfa ja gamma

Polyamidi 6 ei kiteydy yhdeksi ainutlaatuiseksi kiderakenteeksi. Siinä on kiteistä polymorfiaa, mikä tarkoittaa, että se voi muodostaa erilaisia ​​kiderakenteita - joita kutsutaan polymorfeiksi - riippuen siitä, kuinka sitä käsitellään. Kaksi ensisijaista polymorfia ovat alfa-muoto (α) ja gamma-muoto (γ), joilla kummallakin on omat atomijärjestelyt ja mekaaniset seuraukset.

Alfa (α) -kidemuoto

α-muoto on polyamidi 6:n termodynaamisesti stabiili polymorfi. Siinä on monokliininen yksikkökenno, jossa vierekkäiset polymeeriketjut kulkevat vastakkaisesti toistensa kanssa. Vetysidos α-muodossa tapahtuu pääasiassa tasomaisissa levyissä - niin sanottu arkin sisäinen vetysidos - muodostaen hyvin organisoidun, energeettisesti edullisen rakenteen. α-muoto sulaa noin 220 °C:ssa ja sitä suositaan, kun PA6 kiteytyy hitaissa jäähdytysolosuhteissa (tyypillisesti jäähdytysnopeuksilla alle noin 8 °C sekunnissa) tai yli 150 °C:n lämpökäsittelyn jälkeen. Sen korkeampi rakenteellinen järjestysaste vastaa suurempaa Youngin moduulia verrattuna γ-muotoon.

Gamma (γ) -kidemuoto

γ-muoto, jota joskus kuvataan pseudoheksagonaaliseksi tai mesofaasiksi, on metastabiili polymorfi, joka vallitsee, kun PA6:ta prosessoidaan nopeammilla jäähdytysnopeuksilla (noin 8 °C/s ja 100 °C/s), kuten sulakehruussa kuiduiksi tai ruiskupuristettaessa kylmillä muotteilla. y-muodossa ketjut kulkevat rinnakkain pikemminkin kuin antirinnakkaisina, ja vetysidos on luonteeltaan arkkien välinen - esiintyy vierekkäisten vetysidoslevyjen välillä. γ-muoto jää kineettisesti loukkuun ja voi muuttua α-muodoksi hehkutuksen tai kuuman veden altistumisen yhteydessä. PA6/savi-nanokomposiiteissa myös y-muotoa suositaan jatkuvasti savihiutaleiden ydintämisvaikutuksen vuoksi.

Mitä tämä polymorfismi tarkoittaa käytännössä

Insinööreille ja prosessoreille PA6:n kiteinen polymorfismi ei ole abstrakti akateeminen käsite. Kylmällä muotilla ja nopealla kiertoajalla valmistettu valettu PA6-osa sisältää pääosin y-muotoisia kiteitä, kun taas sama kuumamuotilla ja hitaasti jäähdyttämällä valettu hartsi sisältää enemmän α-muotoa. Tuloksena olevat mekaaniset ominaisuudet – jäykkyys, väsymiskestävyys, mittapysyvyys – vaihtelevat mitattavasti näiden kahden osan välillä, vaikka ne on valmistettu samasta polyamidi 6:sta. Jäähdytysnopeuksien ja muotin lämpötilojen säätely on siksi yksi tärkeimmistä työkaluista valmiiden PA6-osien mikrorakenteen virittämisessä.

Tyypillinen PA6:n kiteisyysalue ja miksi se on suhteellisen alhainen

Yksi Polyamide 6:n mikrorakenteen näkökohta, joka yllättää monia insinöörejä, on se, kuinka alhainen sen kiteisyys itse asiassa on verrattuna yksinkertaisempiin kiteytyviin polymeereihin, kuten polyeteeniin. Sulakiteytetty PA6 saavuttaa tyypillisesti a kiteisyysindeksi 35 % tai alle riippuen käsittelyolosuhteista ja lämpöhistoriasta. Tämä tarkoittaa, että jopa edullisimmissa hidasjäähdytysolosuhteissa suurin osa materiaalista pysyy tilavuudeltaan amorfisena.

Syy tähän yllättävän alhaiseen kiteisyyteen on PA6:n ketjutopologiassa jähmettyneessä sulassa. Toisin kuin polyeteenillä, jossa on suhteellisen yksinkertaisia, taipuisia ketjuja, jotka pystyvät tehokkaaseen vierekkäiseen uudelleenlaskostukseen, PA6-ketjuille on tunnusomaista vahvat ketjujen väliset vetysidokset, jotka estävät tehokkaan kiteytymisen edellyttämiä yhteistoiminnallisia ketjun liikkeitä. Lisäksi pitkät, kietoutuvat polymeeriketjut eivät voi nopeasti järjestyä uudelleen satunnaisista kelakonfiguraatioistaan ​​sulassa. Laajalti hyväksytty rakennemalli sulakiteytetyille polyamideille kuvaa ketjujen muodostavan lukuisia pitkiä, ei-vierekkäisiä paluusilmukoita yhdessä eri kiteisiä lamelleja yhdistävien kiteiden välisten sidosketjujen kanssa. Tämä epäjärjestynyt silmukkarakenne luo luonnollisesti paksun amorfisen kerroksen kiteisten lamellien väliin – PA6:ssa amorfinen välikerros on tyypillisesti noin kaksi kertaa paksumpi kuin itse kiteiset lamellit.

Vertailun vuoksi, liuoksessa kasvatettujen PA6-yksikiteiden kiteisyys – joissa ketjuilla on paljon enemmän aikaa ja vapautta organisoida uudelleen – voi olla paljon suurempi, mutta tämä ei edusta kaupallista PA6:ta missään käytännön prosessointiskenaariossa. Todellinen ruiskupuristettu, suulakepuristettu tai kuitukehrätty PA6 sisältää aina huomattavan amorfisen fraktion.

Jäähdytysjäähdytys PA6 - esimerkiksi upottamalla juuri sulanut näyte nopeasti jääveteen - voi tuottaa materiaalia, jonka kiteisyys on erittäin alhainen ja joka lähestyy lähes täysin amorfista tilaa. Tämä sammutettu PA6 voi myöhemmin käydä läpi kylmäkiteytymisen, kun se lämmitetään uudelleen noin 50–55 °C:n lasittumislämpötilansa yläpuolelle, jolloin se muuttuu pääosin amorfisesta puolikiteiseksi. Tämä käyttäytyminen on helposti havaittavissa DSC-kokeissa, joissa kylmäkiteytyseksotermi ilmenee sammutusjäähdytetyn PA6:n kuumennusskannauksen aikana.

Kuinka käsittelyolosuhteet säätelevät polyamidin kiderakennetta 6

Koska polyamidi 6 on puolikiteinen ja sen mikrorakenne on herkkä ja vaihteleva, sen käsittelyolosuhteet määräävät perusteellisesti viimeisen osan ominaisuudet. Tämä on yksi käytännön tärkeimmistä näkökohdista PA6:n kanssa työskentelyssä suunnittelumateriaalina.

Jäähdytysnopeus

Jäähdytysnopeus on hallitseva muuttuja, joka säätelee sekä kiteisyysastetta että polymorfin jakautumista ruiskupuristetussa ja suulakepuristetussa PA6:ssa. Jäähdytysnopeuksilla, jotka ovat alle noin 8 °C sekunnissa, α-muoto on hallitseva kidefaasi. Noin 8°C/s ja 100°C/s välillä vallitsee γ-muoto. Erittäin korkeilla jäähdytysnopeuksilla - kuten nopealla sammutuksella saavutetuilla - kiteytyminen estyy suurelta osin ja saadaan pääasiassa amorfista PA6:ta. Käytännössä ruiskuvalussa valetun osan ulkokuori (joka jäähtyy nopeimmin kylmää muotin seinämää vasten) sisältää tyypillisesti enemmän y-muotoista tai amorfista materiaalia, kun taas ydin (joka jäähtyy hitaammin) sisältää enemmän α-muotoisia kiteitä. Tämä luo iho-ytimen morfologiagradientin osan poikkileikkaukseen.

Muotin lämpötila

Muotin lämpötilalla on suora vaikutus kiteisyyteen. Korkeammat muotin lämpötilat (PA6:lle tyypillisesti 60–100 °C) hidastavat osan pinnan jäähtymistä sen ytimeen nähden, edistävät yleistä kiteisyyttä ja suosivat α-muotoisten kiteiden kehittymistä. Alempi muotin lämpötila vähentää kiteisyyttä, mutta voi yksinkertaistaa muotin purkamista. Yksi käytännön seuraus on, että korkeakiteisemmät PA6-osat osoittavat paremman mittastabiilisuuden käytössä - koska muovauksen jälkeen tapahtuva toissijainen kiteytyminen vähenee - mutta saattaa vaatia pidemmät sykliajat riittävän kiteytymisen varmistamiseksi ennen irrottamista.

Hehkutus

Hehkutus Polyamidi 6 osaa – pitäen ne korotetussa lämpötilassa sulamispisteen alapuolella, tyypillisesti 140–180°C – edistää γ-muotoisten kiteiden muuttumista stabiilimmaksi α-muodoksi ja lisää yleistä kiteisyysastetta toissijaisen kiteytymisen kautta. Hehkutus pyrkii myös paksuntamaan olemassa olevia kiteisiä lamelleja ja vähentämään sisäisiä jännityksiä. Insinöörit hehkuttavat usein PA6-komponentteja, jotka on tarkoitettu korkean lämpötilan huoltoon tai sovelluksiin, joissa mittojen vakaus ajan mittaan on kriittinen.

Kosteuspitoisuus käsittelyn aikana

Vedellä on kaksinkertainen rooli PA6-käsittelyssä. Sulakäsittelyn aikana kosteus toimii pehmittimenä, joka alentaa sulatteen viskositeettia ja voi korkeilla tasoilla aiheuttaa ketjun pituuden hydrolyyttistä hajoamista. Kiinteässä tilassa absorboitunut vesi katkaisee ketjujen välisiä vetysidoksia amorfisessa faasissa, plastisoi näitä alueita, vähentää vetolujuutta ja jäykkyyttä ja alentaa tehokasta lasittumislämpötilaa. Kiteinen faasi on olennaisesti vettä läpäisemätön – kosteuden imeytyminen tapahtuu kokonaan PA6-rakenteen amorfisten alueiden kautta. Tästä syystä kiteisemmät PA6-laadut imevät vähemmän vettä ja osoittavat paremman mittastabiiliuden kosteissa olosuhteissa kuin vähemmän kiteiset lajikkeet.

PA6:n puolikiteiseen luonteeseen liittyvät keskeiset lämpöominaisuudet

Polyamidi 6:n puolikiteinen mikrorakenne on suoraan vastuussa useista sen tärkeimmistä lämpöominaisuuksista, jotka erottavat sen jyrkästi sekä täysin amorfisista polymeereistä että puhtaasti kiteisistä materiaaleista.

• Sulamispiste: Koska PA6:lla on kiteisiä domeeneja, sen todellinen sulamispiste on noin 220 °C a-muodolle. Täysin amorfiset polymeerit eivät sula; ne vain pehmenevät vähitellen. PA6:n terävä sulamissiirtymä on puolikiteisen materiaalin määrittelevä ominaisuus, ja siksi PA6 voidaan sulattaa tarkasti määritellyissä lämpötiloissa.
• Lasittumislämpötila (Tg): PA6:n amorfinen faasi käy läpi lasisiirtymän noin 50–55 °C:ssa kuivassa tilassa. Tämän lämpötilan alapuolella amorfiset ketjut jäätyvät lasimaiseen tilaan; sen yläpuolella ne muuttuvat kumimaisiksi. Tg laskee merkittävästi imeytyneen kosteuden läsnä ollessa - noin 0 °C:seen tai sen alle täydessä kyllästymisessä - koska vesi plastisoi amorfisia domeeneja.
• Lämpöpoikkeutuslämpötila (HDT): PA6 säilyttää merkittävän jäykkyyden lähelle sulamispistettään, koska kidefaasi toimii fyysisenä silloitusverkostona Tg:n yläpuolella. Tämä eroaa täysin amorfisista polymeereistä, jotka menettävät jäykkyytensä nopeasti Tg:n yläpuolella. Vahvistamattoman PA6:n HDT normaaleissa testiolosuhteissa on tyypillisesti välillä 55–65 °C; lasikuituvahvisteella se nousee 200°C:een tai yli.
• Brill siirtyminen: PA6 käy läpi myös kiinteän olomuodon siirtymän, jota kutsutaan Brill-siirtymäksi noin 160 °C:ssa rajattomassa materiaalissa. Tämän lämpötilan yläpuolella a-muodon monokliininen kide siirtyy kohti korkeamman symmetrian faasia, jossa on epäjärjestyneempi vetysidos. Tämä siirtymä vaikuttaa PA6:n käsittelyikkunaan ja lämpökäyttäytymiseen korkeissa käyttölämpötiloissa.

Kuinka puolikiteinen rakenne määrittää PA6:n mekaanisen suorituskyvyn

Polyamidi 6:n mekaaninen käyttäytyminen on suora seuraus sen kaksifaasisesta puolikiteisestä mikrorakenteesta. Tämän yhteyden ymmärtäminen auttaa selittämään sekä sen vahvuudet että rajoitukset suunnittelusovelluksissa.

Kiteiset lamellit toimivat fysikaalisina ristisidoksina tai vahvistavina domeeneina, jotka tarjoavat jäykkyyttä ja lujuutta. Lamellien välissä ja ympärillä olevat amorfiset ketjut, erityisesti vierekkäisten lamellien välissä olevat kiteiden väliset sideketjut, kantavat jännitystä muodonmuutoksen aikana ja lisäävät sitkeyttä ja taipuisuutta. Tämä arkkitehtuuri on vastuussa PA6:n tyypillisestä kaksoissaantokäyttäytymisestä, joka havaitaan PA6:n vetokokeessa huoneenlämpötilassa: alkuperäinen saanto alhaisilla jännityksillä (noin 5–10 %), joka liittyy amorfisten domeenien muodonmuutokseen, jota seuraa toinen saanto korkeammissa kannoissa, jotka liittyvät itse kiteisten lamellien hajoamiseen.

PA6:n korkeampi kiteisyys korreloi yleensä suuremman jäykkyyden, suuremman vetolujuuden ja paremman virumiskestävyyden kanssa, mutta pienentyneen iskunkestävyyden ja murtovenymän kustannuksella. Matalakiteisempi PA6 – esimerkiksi nopealla jäähdytyksellä valmistettu PA6 – on yleensä sitkeämpää ja sitkeämpää. Tämä kompromissi on puolikiteisten polymeerien klassinen ominaisuus ja antaa PA6-yhdisteille ja prosessoreille huomattavan liikkumavaran ominaisuuksien säätämiseen tiettyihin sovelluksiin säätämällä kiteisyyttä prosessointiolosuhteiden tai ydintämisaineiden avulla.

Verrattuna lähisukulaiseensa PA66:een (Nylon 6,6), PA6 on hieman vähemmän kiteistä vastaavissa käsittelyolosuhteissa. Tämä antaa PA6:lle jonkin verran alhaisemman sulamispisteen (~220°C vs. ~260°C PA66:lle), paremman prosessoitavuuden alemmissa lämpötiloissa ja hieman paremman iskusuorituksen, kun taas PA66 tarjoaa marginaalisesti paremman lämmönkestävyyden ja jäykkyyden korkeissa lämpötiloissa. Molemmat ovat puolikiteisiä - ero on pikemminkin kiteisyysasteessa ja kristallin täydellisyydessä kuin materiaalien perustavanlaatuisessa kiteisessä/amorfisessa luonteessa.

Polyamidi 6 vs. amorfiset polyamidit: selkeä ero

Polyamidi 6:n ja amorfisten polyamidien materiaalien luokan välillä on syytä tehdä selvä ero, koska molemmat kuuluvat polyamidiperheeseen, mutta niillä on olennaisesti erilaiset rakenteet ja ominaisuudet.

PA6 on, kuten tässä artikkelissa on käsitelty, puolikiteinen polyamidi. Sitä vastoin amorfiset polyamidit - kuten PA 6I/6T-kopolymeerit (heksametyleenidiamiinin kopolymeerit isoftaali- ja tereftaalihapon kanssa) - on suunniteltu estämään kiteytyminen kokonaan sisällyttämällä epäsäännöllinen molekyylirakenne, tyypillisesti kopolymeroimalla eri geometristen monomeerien kanssa. Esimerkiksi PA 6I/6T:n isoftaaliyksiköt aiheuttavat ketjuun mutkia, jotka estävät säännöllisen tiivistymisen ja estävät kaiken kiteisen järjestyksen, jolloin saadaan täysin amorfinen materiaali.

Tämän eron käytännön seuraukset ovat merkittäviä. Amorfiset polyamidit ovat läpinäkyviä (koska valoa sirottavia kiteisiä alueita ei ole), niillä on alhainen homekutistuminen ja erinomainen mittapysyvyys. Niistä puuttuu kuitenkin PA6:n kiteisyyden aiheuttama korkean lämpötilan jäykkyys, ja niiden käyttölämpötilaa rajoittaa niiden lasittumislämpötila mieluummin kuin sulamispiste. PA6, jolla on puolikiteinen rakenne, on läpinäkymätön tai läpikuultava, siinä on suurempi muotin kutistuminen ja sillä on selkeä sulamispiste - mutta säilyttää jäykkyyden ja lujuuden selvästi Tg:n yläpuolella kiteisen faasin ansiosta.

Tällä erolla on merkitystä valittaessa materiaaleja. Sovelluksissa, jotka vaativat optista selkeyttä, tiukkoja mittatoleransseja ja laajaa kemiallista kestävyyttä kohtalaisissa lämpötiloissa, amorfiset polyamidit voivat olla suositeltavia. Rakennesuunnittelusovelluksiin, jotka vaativat suurta jäykkyyttä, kulutuskestävyyttä ja suorituskykyä lähellä 200 °C:ta, puolikiteinen PA6 on sopivampi valinta.

PA6:n kiteisyyden mittaamiseen käytetyt menetelmät

Koska Polyamidi 6:n kiteisyysaste vaihtelee käsittelyhistorian mukaan ja vaikuttaa suoraan ominaisuuksiin, sen tarkka mittaaminen on käytännössä tärkeää. Useita analyyttisiä tekniikoita käytetään rutiininomaisesti tähän tarkoitukseen.

• Differentiaalinen pyyhkäisykalorimetria (DSC): Yleisin menetelmä. PA6-näytteen sulamisen aikana mitattua sulamislämpöä verrataan 100 % kiteisen PA6:n teoreettiseen sulamislämpöön (noin 241 J/g a-muodolle). Suhde antaa kiteisyysindeksin. Komplikaatioita syntyy, koska PA6 voi läpikäydä kylmäkiteytymisen tai polymorfisia siirtymiä DSC-kuumennusskannauksen aikana, mikä vaatii huolellista analyysiä.
• Laajakulmainen röntgensironta (WAXS): Tarjoaa suoraa rakennetietoa läsnä olevista kidefaaseista. Terävät diffraktiohuiput vastaavat kiteisiä heijastuksia; laaja halo vastaa amorfista panosta. Suhteellisten intensiteettien integrointi mahdollistaa kiteisyysindeksin laskemisen ja α vs. y -faasisisällön tunnistamisen.
• Tiheyden mittaus: Koska kiteisellä ja amorfisella PA6:lla on merkittävästi erilaiset tiheydet (1,24 g/cm³ vs. 1,08 g/cm³), näytteen tiheyden mittaaminen ja kaksifaasisekoitussääntöä soveltamalla saadaan arvio kiteisyydestä. Tämä on yksinkertainen, mutta vähemmän tarkka kuin DSC tai WAXS.
• FTIR-spektroskopia: Tiettyihin kidefaaseihin liittyvät infrapuna-absorptiokaistat mahdollistavat puolikvantitatiivisen analyysin. PA6:lle tunnusomaisia ​​absorptiovyöhykkeitä 974 cm-1, 1030 cm-1 ja 1073 cm-1 käytetään a- ja y-kidefaasipitoisuuden erottamiseen ja kvantifiointiin.

Jokaisella tekniikalla on omat vahvuutensa, rajoituksensa ja oletuksensa. Rutiininomaiseen laadunvalvontaan DSC:tä käytetään laajimmin sen nopeuden ja saavutettavuuden vuoksi. Yksityiskohtaista rakenteellista karakterisointia varten – varsinkin kun α- ja γ-faasien suhteellisilla suhteilla on merkitystä – WAXS yhdistettynä DSC:hen antaa täydellisimmän kuvan.

Käytännön vaikutukset suunnitteluun, käsittelyyn ja materiaalien valintaan

Insinööreille ja materiaalinvalitsijoille ymmärrys siitä, että Polyamidi 6 on puolikiteinen - sen sijaan, että se merkitsee sitä "kiteiseksi" tai "amorfiseksi", - on suoria ja konkreettisia seurauksia komponenttien suunnitteluun, käsittelyyn ja käyttöön.

Ensinnäkin PA6-osat jatkavat hitaasti kiteytymistä sen jälkeen, kun ne ovat poistuneet muotista. Tämä muotin jälkeinen kiteytyminen aiheuttaa mittamuutoksia - tyypillisesti kutistumista -, jotka voivat vaikuttaa osien sopivuuteen ja toimintaan. Erittäin tarkat PA6-komponentit vaativat usein kontrolloitua hehkutus- tai käsittelyprotokollaa kiteytymisen saattamiseksi loppuun kontrolloidussa ympäristössä ennen niiden kokoamista. Ilman tätä vaihetta voi ilmetä mittapoikkeamista käytössä, erityisesti muutaman sadan ensimmäisen käyttötunnin aikana korkeissa lämpötiloissa.

Toiseksi PA6-osien kosteuskäsittely on vakiokäytäntö ennen mekaanisten ominaisuuksien testausta ja ennen käyttöä monissa sovelluksissa. Juuri muovatulla, kuivalla PA6:lla on ominaisuudet, jotka eroavat mitattavasti kosteuskäsitellystä PA6:sta, koska imeytynyt vesi pehmittää amorfista faasia. PA6-laatujen julkaistut kiinteistötietolomakkeet raportoivat tyypillisesti arvot sekä kuivattuun muotoon (DAM) että kosteuskäsiteltyihin tiloihin (tyypillisesti 50 %:n suhteellinen kosteus) – ja erot voivat olla huomattavia. Iskusilujuus ja murtovenymä lisääntyvät kosteuden imeytymisen myötä, kun taas vetolujuus, jäykkyys ja kovuus vähenevät.

Kolmanneksi lasikuituvahvistus muuttaa PA6:n kiteytymiskäyttäytymistä. Lasikuidut toimivat heterogeenisina ydintymiskohtina, jotka nopeuttavat kiteytymistä ja siirtävät kiteytyslämpötilaa korkeampiin arvoihin. Tuloksena oleva PA6-matriisi lasitäytteisissä komposiiteissa on yleensä kiteisempi ja hienorakenteisempi kuin puhdas PA6 vastaavissa jäähdytysolosuhteissa, mikä osaltaan parantaa lasivahvisteisten polyamidi 6 -laatujen jäykkyyttä ja mittapysyvyyttä.

Neljänneksi valinta PA6:n ja PA66:n välillä tietylle sovellukselle johtuu usein hienovaraisista eroista niiden puolikiteisissä rakenteissa. PA66, jolla on symmetrisempi ketjurakenne ja voimakkaampi taipumus kiteytyä, saavuttaa hieman korkeamman kiteisyyden ja sen sulamispiste on noin 40 °C korkeampi kuin PA6. Tämä tekee PA66:sta paremmin soveltuvan sovelluksiin lämpötiloissa, jotka lähestyvät 200 °C tai yli. PA6:n alhaisempi käsittelylämpötila, parempi pinnan viimeistely ja helpompi käsittely (osittain alhaisemman kiteytysnopeuden ja kutistumisen vuoksi) tekevät siitä suositellun moniin tarkkuusruiskuvalettuihin sovelluksiin ja kuitujen tuotantoon.
