Mitä PA6 tarkoittaa? Polyamidi 6 selitetty

Mitä PA6 tarkoittaa?

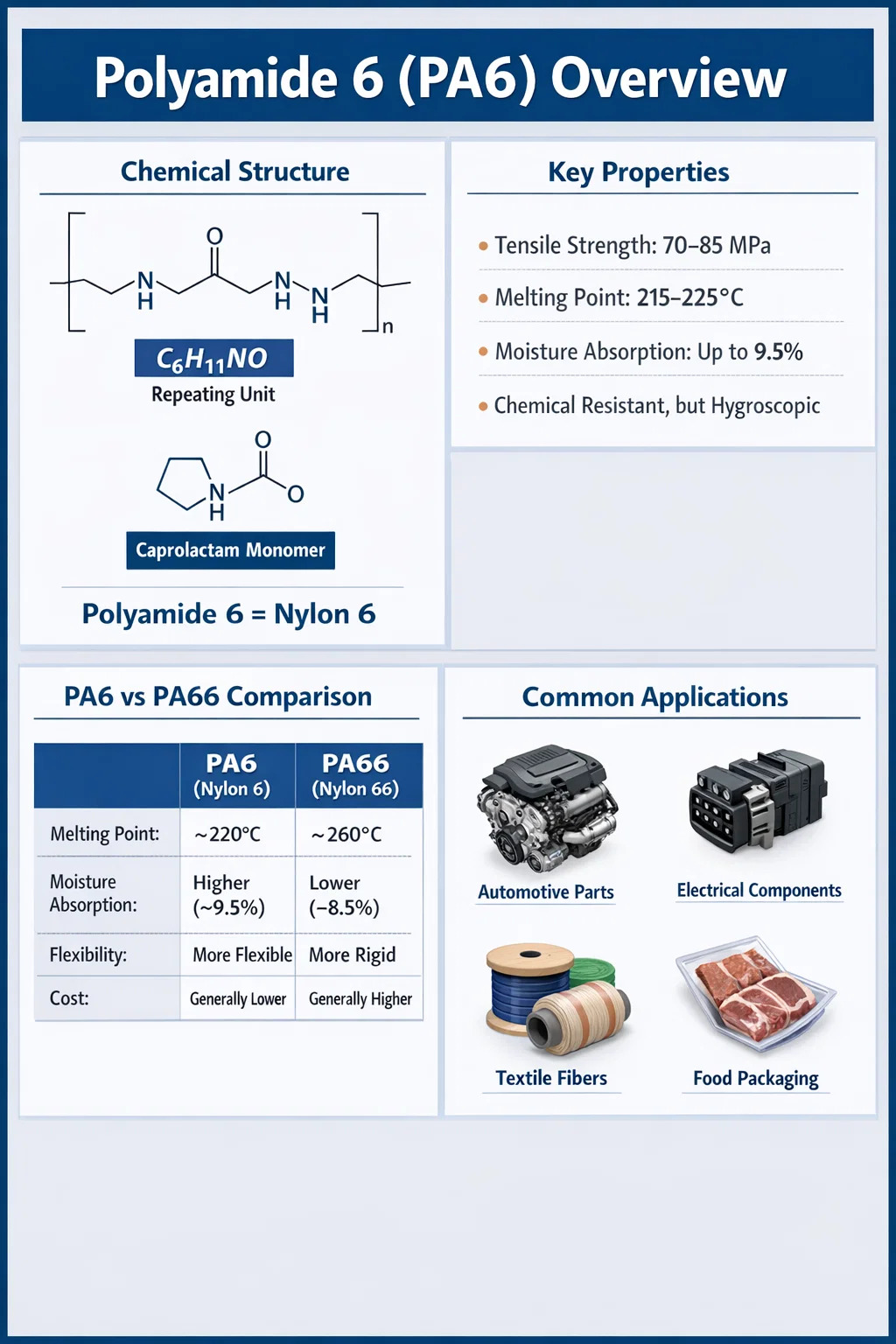

PA6 tarkoittaa Polyamidi 6 , puolikiteinen termoplastinen polymeeri, joka on valmistettu kaprolaktaamin renkaan avauspolymeroinnilla. Se kuuluu laajempaan nailonperheeseen ja on yksi laajimmin käytetyistä teknisistä muoveista maailmassa. "6" viittaa kuuteen hiiliatomiin toistuvassa monomeeriyksikössä, joka on johdettu kaprolaktaamista (C6H11NO). PA6:ta kutsutaan yleisesti myös Nylon 6:ksi, ja molemmat termit kuvaavat samaa perusmateriaalia.

Teollisissa ja teknisissä yhteyksissä PA6:ta ja Polyamidia 6:ta käytetään vaihtokelpoisina. Löydät sen merkinnällä PA6 teknisissä tiedoissa, Nylon 6:na kaupallisissa tuoteluetteloissa ja joskus polykaprolaktaamina tieteellisessä kirjallisuudessa. Etiketistä riippumatta kaikki nämä nimet viittaavat samaan polymeerirunkorakenteeseen, jonka määrittelevät toistuvat amidisidokset (-CO-NH-) pitkin polymeeriketjua.

Polyamidi 6 on maailmanlaajuisesti yksi eniten käytetyistä teknisistä kestomuoveista. Vuotuinen tuotantomäärä ylittää 4 miljoonaa tonnia , ja materiaali on olennainen osa teollisuudenaloja auto- ja elektroniikkateollisuudesta tekstiileihin ja elintarvikepakkauksiin. Sen ymmärtäminen, mitä PA6 tarkoittaa, on vain lähtökohta – sen kemia, suorituskykyominaisuudet ja prosessointikäyttäytyminen määrittelevät, miksi siitä on tullut niin kaupallisesti hallitseva.

Kemia polyamidin 6 takana

Polyamidi 6 syntetisoidaan e-kaprolaktaamin, syklisen amidin, hydrolyyttisellä renkaanavauspolymeroinnilla. Tämä prosessi eroaa pohjimmiltaan Polyamidi 66:sta (PA66), joka valmistetaan kahden erillisen monomeerin - heksametyleenidiamiinin ja adipiinihapon - kondensaatiopolymeroinnilla. PA6:n yksimonomeerialkuperä antaa sille yhtenäisemmän ja hieman joustavamman ketjurakenteen verrattuna PA66:een.

PA6-runkoa pitkin toistuva amidiryhmä (-CONH-) on vastuussa monista sen tärkeimmistä ominaisuuksista, mukaan lukien:

• Vahva molekyylien välinen vetysidos, joka edistää mekaanista jäykkyyttä ja korkeaa sulamispistettä
• Affiniteetti vesimolekyyleihin, mikä johtaa kosteuden imeytymiseen (hygroskooppisuus), joka vaikuttaa mittojen vakauteen
• Kemiallinen kestävyys öljyjä, rasvoja, polttoaineita ja useimpia orgaanisia liuottimia vastaan
• Herkkyys vahvoille hapoille ja emäksille, jotka voivat hydrolysoida amidisidoksen

Polyamidin 6 kiteisyysaste vaihtelee tyypillisesti välillä 35 % - 45 % , riippuen käsittelyolosuhteista. Korkeampi kiteisyys korreloi suuremman jäykkyyden, lujuuden ja kemiallisen kestävyyden kanssa, kun taas pienempi kiteisyys lisää iskunkestävyyttä ja joustavuutta. Tätä tasapainoa voidaan virittää ydintämisaineiden, jäähdytysnopeuksien ja hehkutusprotokollien avulla valmistuksen aikana.

Kaupallisten PA6-laatujen molekyylipaino vaihtelee huomattavasti. Tavallisten ruiskupuristuslaatujen lukukeskimääräiset molekyylipainot (Mn) ovat tyypillisesti alueella 15 000 - 40 000 g/mol , kun taas kuitulaatuiset ja kalvolaatuiset variantit voivat saavuttaa suurempia molekyylipainoja täyttääkseen erityiset veto- ja venymisvaatimukset.

PA6:n tärkeimmät fyysiset ja mekaaniset ominaisuudet

Polyamidi 6:n suorituskykyprofiili tekee siitä yhden monipuolisimmista saatavilla olevista teknisistä kestomuoveista. Seuraavassa taulukossa on yhteenveto täyttämättömän, vakiolaatuisen PA6:n tyypillisistä ominaisuuksista DAM-tilassa:

Yksi huolellista huomiota vaativa ominaisuus on kosteuden imeytyminen. PA6 imee kosteutta ympäristöstä, ja kyllästyessä (tasapainokosteuspitoisuus eli EMC) ominaisuudet muuttuvat merkittävästi. Vetolujuus voi pudota 20–30 % , kun taas iskunkestävyys ja murtovenymä paranevat. Tämä tarkoittaa, että käsitellyssä tilassa (märkänä) testatut PA6-osat käyttäytyvät aivan eri tavalla kuin samanlaiset osat, jotka on testattu välittömästi muovauksen jälkeen (kuiva). Insinöörien on otettava tämä huomioon, kun ne suunnittelevat rakennesovelluksia.

Lämpökäyttäytyminen

Polyamidi 6:n sulamispiste on noin 220°C, mikä sijoittuu mukavasti keskilämpöisten teknisten muovien alueelle. Sen lämpöpoikkeutuslämpötila (HDT) 1,8 MPa:n kuormituksella on noin 55–65 °C täyttämättömillä lajeilla, mutta tämä kasvaa dramaattisesti lasikuituvahvistuksen myötä – 30 % lasilla täytetty PA6 voi saavuttaa HDT:n 200°C tai korkeampi . Tämä tekee vahvistetusta PA6:sta sopivan konepellin alle, missä lämpöaltistus on jokapäiväistä todellisuutta.

PA6 vs PA66: kuinka ne eroavat ja milloin kukin valita

Polyamidi 6 ja Polyamidi 66 ovat kaksi kaupallisesti tärkeintä nylonlaatua, ja niitä verrataan usein. Vaikka niillä on samanlainen kemiallinen perhe, niiden eroilla on merkitystä todellisissa sovelluksissa.

Useimpiin yleiskäyttöisiin sovelluksiin – kulutustavaroihin, ei-rakenteisiin koteloihin, tekstiilikuiduihin – PA6 on suositeltava valinta alhaisempien kustannusten, paremman virtauksensa ansiosta ruiskupuristuksen aikana ja erinomaisen pinnan estetiikkansa vuoksi. Vaativissa auto- tai teollisuussovelluksissa, jotka vaativat jatkuvaa altistumista yli 150 °C:n lämpötiloille, PA66:lla on etu. Kuitenkin stabilointipakkausten ja lasivahvistuksen avulla PA6 voidaan suunnitella umpeen suuren osan tästä suorituskyvystä.

Polyamidin 6 yleiset laadut ja formulaatiot

Raaka, täyttämätön PA6 on vain lähtökohta. Kaupallinen maisema sisältää kymmeniä modifioituja laatuja, jotka on suunniteltu tiettyjä suorituskykytavoitteita varten. Tärkeimmät luokat ovat:

Lasikuituvahvistettu PA6

Lasikuitujen lisääminen 15 %, 30 % tai 50 painoprosentin kuormituksella muuttaa PA6:n rakennemateriaaliksi. 30 % lasilla täytetty PA6-laatu tarjoaa tyypillisesti vetolujuuden 160-180 MPa ja taivutuskerroin 8 000–10 000 MPa – noin kolme tai neljä kertaa täyttämättömän perushartsin jäykkyys. Tämä vahvistettu versio on vakiovalinta rakenteellisiin kiinnikkeisiin, moottorinpelteihin, sähkökoteloihin ja kantaviin kiinnikkeisiin autojen kokoonpanoissa.

Paloa hidastava PA6

Sähkö- ja elektroniikkasovelluksissa palosuojatut (FR) polyamidi 6 -laadut sisältävät halogeenittomia tai halogenoituja lisäaineita UL 94 V-0 -luokituksen saavuttamiseksi tietyillä seinämäpaksuuksilla, usein jopa 0,4 mm ohuilla. Nämä laatuluokat ovat kriittisiä katkaisijoiden koteloissa, relekannoissa, liitinrungoissa ja muissa komponenteissa, joissa syttymisriski on minimoitava IEC 60695- ja UL-standardien mukaisesti.

Iskumuunneltu PA6

Kumin karkaisu elastomeeristen modifiointiaineiden, kuten EPDM:n tai maleiinihappoanhydridillä oksastettujen polyolefiinien avulla parantaa merkittävästi iskunkestävyyttä alhaisissa lämpötiloissa. Erittäin sitkeillä PA6-laaduilla voidaan saavuttaa Charpyn lovi-iskuarvot 50–80 kJ/m² verrattuna standardilaatujen 5–8 kJ/m². Näitä formulaatioita käytetään urheiluvälineissä, työkalukoteloissa ja autojen puskurin osissa.

Lämpöstabiloitu PA6

Standardi PA6 läpikäy termisen oksidatiivisen hajoamisen yli 100 °C:ssa pitkäaikaisissa altistumisskenaarioissa. Lämpöstabiloiduissa laatuluokissa on kuparipohjaisia ​​tai estettyjen amiinien stabilointijärjestelmiä, jotka pidentävät jatkuvaa käyttöikää 120–130 °C:n lämpötiloissa. Tämä koskee ilmanottoputkia, jäähdytysjärjestelmän osia ja muita lämpöä tuottavien autojen osajärjestelmien lähellä olevia osia.

Mineraalitäytteiset ja hiilikuitulaadut

Mineraalitäyteaineita, kuten talkkia tai wollastoniittia, lisätään parantamaan mittapysyvyyttä, jäykkyyttä ja pinnan kovuutta pienemmillä kustannuksilla verrattuna lasikuituihin. Hiilikuituvahvistettu PA6 tarjoaa poikkeuksellisen ominaisjäykkyyden ja sitä käytetään yhä useammin kevyissä rakennesovelluksissa ilmailualalla ja korkean suorituskyvyn urheiluvälineissä, vaikka materiaalikustannukset ovatkin huomattavasti korkeammat.

Kuinka PA6 käsitellään: valmistusmenetelmät

Polyamidi 6 on yhteensopiva useiden polymeerien käsittelymenetelmien kanssa, mikä lisää merkittävästi sen kaupallista monipuolisuutta. Käsittelymenetelmän valinta riippuu aiotusta tuotteen geometriasta ja loppukäytön vaatimuksista.

Ruiskuvalu

Ruiskuvalu on PA6:n hallitseva prosessointimenetelmä teknisissä sovelluksissa. Tyypilliset sulamislämpötilat vaihtelevat 240 °C - 280 °C , muotin lämpötila 60–100 °C, jota käytetään kiteisyyden ja pinnan viimeistelyn säätelyyn. Esikuivaus on välttämätöntä: PA6-pelletit on kuivattava alle 0,2 %:n kosteuspitoisuuteen ennen käsittelyä, jotta estetään hydrolyyttinen hajoaminen valun aikana, mikä aiheuttaa molekyylipainon menetystä, pintavirheitä (halkeama, juova) ja heikentyneet mekaaniset ominaisuudet. Kuivaus 80°C:ssa 4–6 tunnin ajan kuivausrummussa on vakiokäytäntö.

Ekstruusio

PA6 suulakepuristetaan laajalti profiileiksi, putkiksi, tankoiksi, kalvoiksi ja levyiksi. Kalvolaatuista PA6:ta käytetään laajasti elintarvikepakkauksissa sulkukerroksena sen erinomaisten happi- ja aromisulkuominaisuuksien ansiosta. Koekstrudoidut monikerroksiset kalvot, joissa PA6 on yhdistetty polyeteeni- tai polypropeenikerroksiin, tarjoavat pakkausratkaisuja, jotka tasapainottavat joustavuutta, sulkukykyä ja kuumasaumaavuutta. PA6-kalvo saavuttaa hapensiirtonopeudet alle 30 cc·mil/100 in²·vrk kuivissa olosuhteissa.

Sulakehruu kuiduntuotantoon

Tekstiiliteollisuus käyttää sulakehrättyjä PA6-kuituja (Nylon 6 -kuidut) sukkahousuissa, urheiluvaatteissa, uima-asuissa, matoissa ja teollisuuskankaissa. Sulakehruuprosessi sisältää sulan PA6:n ekstrudoinnin kehruureittien läpi, minkä jälkeen vedetään ja teksturoidaan tavoitelujuus- ja venymäarvojen saavuttamiseksi. Kaupallisilla PA6-filamenttilangoilla on tyypillisesti lujuusalueita 4-7 g/denier , mikä tekee niistä kestäviä, kulutusta kestäviä ja joustavia toistuvassa mekaanisessa rasituksessa.

Puhallusmuovaus ja rotaatiomuovaus

PA6:n erikoispuhallusmuovauslaatuja käytetään polttoainelinjojen, nestesäiliöiden ja onttojen autokomponenttien valmistukseen, joissa vaaditaan kemiallisen kestävyyden ja mekaanisen eheyden yhdistelmää. PA6-jauheella rotaatiomuovausta käytetään teollisuussäiliöissä ja erikoiskoteloissa, vaikka tämä on harvinaisempaa kuin polyeteenilaaduissa.

PA6:n tärkeimmät sovellukset eri teollisuudenaloilla

Polyamidi 6:n käyttöalue on poikkeuksellisen laaja. Alla on esitelty päätoimialat ja erityiset loppukäyttösovellukset, joissa PA6 on vakio- tai suositeltu materiaali.

Autoteollisuus

Autoteollisuus on suurin yksittäinen suunnitteluluokan PA6 kuluttaja, jonka osuus on karkeasti 35–40 % PA6 teknisen muovin kokonaiskulutuksesta. Tärkeimmät autokomponentit, jotka on valmistettu lasivahvisteisesta tai lämpöstabiloidusta PA6:sta, ovat:

• Ilmanottosarjat ja resonaattorit
• Moottorin kannet ja öljypohjat (tietyillä alustoilla)
• Jäähdytysjärjestelmän kotelot ja termostaattirungot
• Polkimet ja kaapeliohjaimet
• Polttoaineletkun liittimet ja nesteputket
• Rakenteelliset pidikkeet, kiinnitysholkit ja ovenkahvamekanismit

Autoteollisuuden siirtyminen kohti kevyiden ajoneuvojen suunnittelua (polttoainetehokkuuden parantamiseksi ja CO₂-päästöjen vähentämiseksi) edistää edelleen metalliosien korvaamista lasivahvisteisella PA6:lla – trendiä, jota kutsutaan yleisesti "metallin korvaamiseksi". Tyypillinen moderni ajoneuvo sisältää välillä 15 ja 25 kg polyamidimateriaaleista, joista PA6 ja PA66 muodostavat enemmistön.

Sähkö- ja elektroniikkasovellukset (E&E).

FR-luokkaa ja yleiskäyttöistä PA6:ta käytetään laajalti sähkökomponenteissa niiden mekaanisen lujuuden, mittastabiilisuuden ja sähköeristysominaisuuksien yhdistelmän vuoksi. PA6:n pintaresistiivisyys ylittää 10¹³ Ω , ja sen dielektrinen lujuus on tyypillisesti 14–16 kV/mm, joten se sopii hyvin liitinkoteloihin, relekoteloihin, katkaisijakantoihin, riviliittimiin ja moottorien puolaytimiin.

Tekstiili- ja kuitusovellukset

Kuitu on itse asiassa suurin polyamidi 6:n käyttötarkoitus maailmanlaajuisesti, ja se kuluttaa noin 60–65 % PA6-tuotannosta. Nylon 6 -kuituja esiintyy sukkahousuissa, alusvaatteissa, aktiivisissa vaatteissa, verhoilukankaissa ja matoissa. PA6-kuidun erinomainen kulutuskestävyys ja elastinen palautuminen tekevät siitä erityisen arvostetun maton pintakuiduissa, joissa se kilpailee PA66:n ja polyesterin kanssa.

Elintarvikkeiden pakkaus

PA6-kalvo on avainmateriaali joustavissa elintarvikepakkauksissa, erityisesti tyhjiöpakatuissa liha-, juusto- ja jalostetuissa elintarvikkeissa. Sen ylivertaiset sulkuominaisuudet polyolefiineihin verrattuna estävät hapen sisäänpääsyn, mikä johtaa hapettavaan pilaantumista, mikä pidentää käyttöikää merkittävästi. PA6-pohjaisilla pakkauskalvoilla on myös erinomainen puhkaisun kestävyys ja ne kestävät pastörointia ja retorttikäsittelyä jopa 121 °C:n lämpötiloissa.

Teollisuus- ja kulutustavarat

PA6 is used extensively in power tool housings, sports equipment (ski bindings, climbing hardware, bicycle components), industrial conveyor components, gears and bushings, zip ties and cable management systems, and pneumatic fittings. Sen sitkeyden, kulutuskestävyyden ja työstettävyyden yhdistelmä tekee siitä käytännöllisen valinnan sekä ruiskuvalettuihin massatuotantoosiin että koneistettuun puolivalmiiseen materiaaliin.

Polyamidin kosteusherkkyyden ymmärtäminen 6

Kosteudenhallinta on yksi käytännöllisesti tärkeimmistä PA6:n kanssa työskentelystä, ja se vaikuttaa sekä prosessointiin että loppukäytön suorituskykyyn. PA6 on hygroskooppinen – se imee vettä ympäröivästä ympäristöstä, kunnes se saavuttaa tasapainon ympäröivän suhteellisen kosteuden kanssa.

50 % suhteellisessa kosteudessa ja 23 °C:ssa (tyypillinen vakioitu tila ISO 1110:n mukaan) PA6 imee noin Kosteus 2,5-3,0 painoprosenttia . Täydessä kyllästymisessä (veteen upotettuna) tämä nousee noin 9–10 prosenttiin. Nämä kosteustasot vaikuttavat suoraan:

• Mittojen vakaus: PA6:n koko muuttuu (turpoaa) kosteuspitoisuuden noustessa, ja lineaarinen laajeneminen on noin 0,7–1,0 % imeytyneen kosteuden prosenttiosuutta kohden. Tarkasti istuvien komponenttien osalta tämä on otettava huomioon toleranssissa.
• Vetolujuus ja moduuli: Molemmat vähenevät kosteuden oton myötä, koska vesi toimii pehmittimenä häiritsemällä molekyylien välistä vetysidosta.
• Iskunkestävyys: Paranee kosteuspitoisuuden kasvaessa lisääntyneen taipuisuuden ansiosta. Käsitelty PA6 on huomattavasti sitkeämpi kuin DAM PA6 matalan lämpötilan iskutestauksessa.
• Käsittelyn laatu: Märkäpelletit, joita käsitellään ilman riittävää kuivausta, tuottavat osia, joissa on pintavikoja, tyhjiä tiloja, pienentynyttä molekyylipainoa ja heikentyneet mekaaniset ominaisuudet.

Insinöörien, jotka määrittävät PA6:n rakenteellisille sovelluksille, tulee aina viitata käsiteltyihin mekaanisiin tietoihin (odotetulla käyttökosteuspitoisuudella) kuivattujen arvojen sijaan, jotta käytönaikaista suorituskykyä ei yliarvioida.

PA6:n kestävyys ja kierrätys

Kestävyys on yhä kriittisempi ulottuvuus materiaalien valinnassa, ja Polyamidi 6:lla on suotuisampi käyttöiän loppuprofiili kuin monilla muilla teknisillä muoveilla. PA6 voidaan kierrättää mekaanisesti – sulattaa uudelleen ja käsitellä uudelleen uusiksi osiksi – molekyylipainon ja ominaisuuksien jonkin verran heikkenemällä, erityisesti useiden käsittelyjaksojen jälkeen. Teollisuusromua ja kuluttajien jälkeistä PA6:ta mattokuiduista, kalastusverkoista ja tekstiilijätteestä kerätään ja kierrätetään laajassa mittakaavassa useissa ohjelmissa maailmanlaajuisesti.

Kemiallinen kierrätys on erityisen edullista PA6:lle verrattuna PA66:een. Koska PA6 on valmistettu yhdestä monomeerista (kaprolaktaami), se voidaan depolymeroida takaisin puhtaaksi kaprolaktaamiksi hydrolyysin tai glykolyysin avulla ja talteen otettu monomeeri voidaan sitten uudelleenpolymeroida neitsytlaatuiseksi PA6:ksi. Tämä suljetun kierron kierrätysreitti on jo kaupallisesti toiminnassa – yritykset, kuten Aquafil, tuottavat Econylia, regeneroitua PA6-kuitua, joka on valmistettu kulutuksen jälkeisestä jätteestä, kuten hylätyistä kalaverkoista ja mattokuiduista, ja jonka hiilijalanjälki on huomattavasti pienempi kuin ensituotannossa.

Elinkaariarvioinnit osoittavat, että 1 kg:n neitseellisen PA6:n tuottaminen vaatii noin 120-130 MJ energiaa ja tuottaa noin 6–8 kg CO₂-ekvivalenttipäästöjä. Kierrätetty PA6 vähentää näitä lukuja 50–80 % kierrätysreitistä riippuen, mikä tekee siitä yhden kierrätettävimmistä teknisistä polymeereistä kemian näkökulmasta.

Kasviperäisistä raaka-aineista johdettua biopohjaista kaprolaktaamia kehitetään myös aktiivisesti keinona vähentää PA6-tuotannon riippuvuutta fossiilisista polttoaineista, vaikka kaupallinen mittakaava on toistaiseksi rajallinen.

PA6:n rajoitukset ja suunnittelunäkökohdat

Vaikka Polyamide 6 tarjoaa vakuuttavan yhdistelmän ominaisuuksia, se ei sovellu yleisesti kaikkiin sovelluksiin. Suunnittelijoiden ja insinöörien tulee olla tietoisia seuraavista rajoituksista:

• Kosteuden aiheuttama mittamuutos: Kuten mainittiin, hygroskooppinen turpoaminen rajoittaa käyttöä tiukoissa kokoonpanoissa, jotka ovat alttiina vaihtelevalle kosteudelle tai suoraan veteen ilman asianmukaista suunnittelun kompensaatiota.
• UV-hajoaminen: Muutamaton PA6 hajoaa pitkäaikaisessa UV-altistuksessa, mikä johtaa pinnan liituuntumiseen, haurastumiseen ja värin muutoksiin. Ulkokäyttöön tarvitaan UV-stabiloituja laatuja tai suojapinnoitteita.
• Hapon ja vahvan emäksen herkkyys: PA6:ta hyökkäävät väkevät mineraalihapot (HCl, H2SO4) ja vahvat emäkset, jotka hydrolysoivat amidisidoksen ja aiheuttavat ketjun katkeamista. Tällaisia ​​kemikaaleja sisältävät sovellukset vaativat vaihtoehtoisia materiaaleja.
• Viruminen jatkuvan kuormituksen alaisena: Kuten kaikilla puolikiteisillä kestomuoveilla, PA6:lla on virumista (hidas muodonmuutos vakiokuormituksella), mikä on otettava huomioon pitkäaikaisissa rakennesovelluksissa, erityisesti korkeissa lämpötiloissa tai säädetyissä tiloissa.
• Kutistuminen ja vääntyminen: PA6 has a relatively high mold shrinkage (0.6–1.8% for unfilled grades, and 0.3–0.7% anisotropically for glass-filled grades), which requires careful mold design and processing parameter control to minimize warpage in flat or asymmetric parts.

Sovelluksille, joissa nämä rajoitukset ovat katkaisijoita, vaihtoehtoja ovat PA12 (pienempi kosteuden imeytyminen), POM (parempi mittastabiilius), PPS (ylivoimainen kemikaalien ja lämmönkestävyys) tai PEEK (äärimmäinen suorituskyky, mutta huomattavasti korkeammalla hinnalla).
